組件在線生產質量控制要求

1.目的

對太陽能電池組件在線生產質量進行控制，確保產品質量符合設計要求。

2.范圍

本規定適用于我司太陽能電池組件在線生產的半成品、成品和出廠檢驗。

3.職責

3.1質量部負責編制生產過程檢驗標準和方法，并實施。

3.2技術部負責提供產品標準和產品設計圖樣。

3.3生產部負責執行生產過程的自檢和互檢。

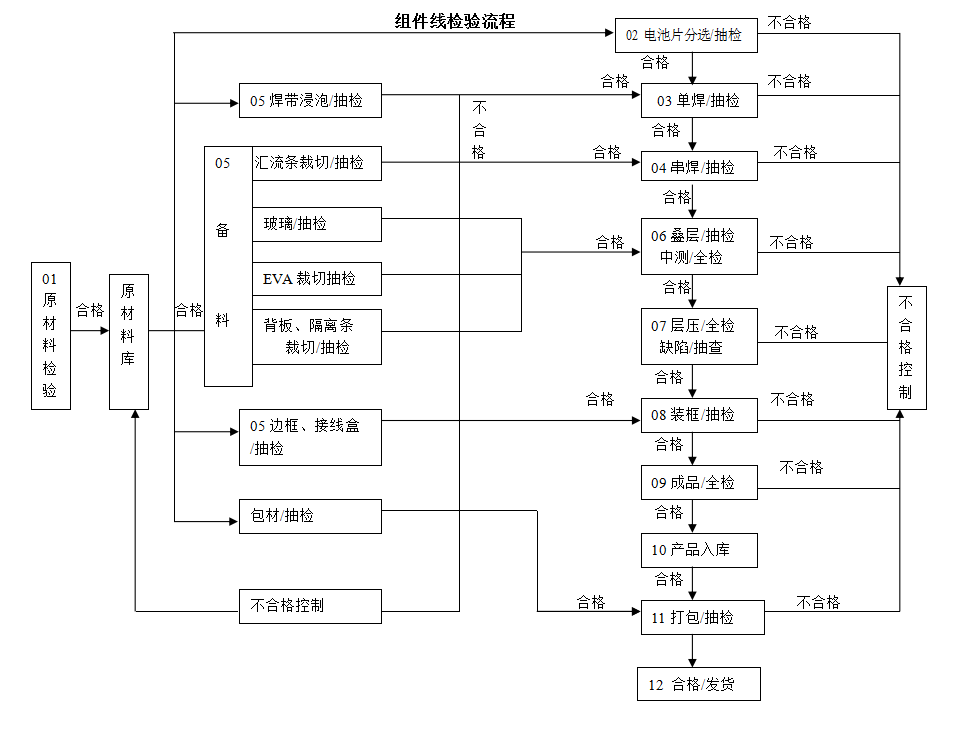

4.檢驗流程

1、關鍵工序?qū)訅海嚎刂圃O備參數，層壓工藝、層壓質量及電池片缺陷。

2、 重要工序：

電池片分選：控制電池片檔位、顏色搭配及缺陷質量。

單、串焊：控制焊接溫度和焊接質量。

疊層：控制電參數匹配、疊層質量及外觀質量。



裝框：控制設備狀態及組框質量。



組件生產線QC工程圖

編號	工序名稱	生產設備	控制項目	重要度	控制方法		檢驗員	檢驗文件	相關記錄	不合格處理	處理權限
			品質特性		檢驗方法	檢驗頻率
1	原材料檢驗	---	規格型號		目測	按原材料檢驗規范的規定	IQC	原材料技術條件     原材料檢驗規范	原材料檢驗記錄  原材料檢驗報告	退貨/挑選 /讓步接收	退貨:IQC出不合格品處理主管負責　讓步：副總以上
			材料外觀		目測
			尺寸		直尺、卡尺、千分尺
			交聯度、剝離強度		相應方法	1pc 測試
			機械強度
			電性能		電池片測試儀	AQL2.5
						檢測水平Ⅱ
2	電池片分選	---	外觀		目測	100% 板/人次 3次/班	操作員   IPQC	生產作業指導書            《組件制程檢驗規范》《組件生產工藝標準》	《流程單》組件巡檢記錄	返工/退貨	返工：過程檢驗員 退貨：主管
			電性能
	劃片	劃片機	尺寸		卡尺	100% 2板/人次  3次/班	操作員   IPQC	生產作業指導書   《組件制程檢驗規范》《組件生產工藝標準》	《流程單》          組件巡檢記錄	讓步接收/返工	返工：過程檢驗員
			電性能		電池片測試儀
3	單焊	恒溫烙鐵、自動焊接機	外觀		目測	100% 6片/人次 次/班	操作員   IPQC	生產作業指導書   《組件制程檢驗規范》《組件生產工藝標準》	《 流程單》 組件巡檢記錄	調機/返工	返工：過程檢驗員
			焊接質量	●	揭焊帶看錫層覆蓋面、拉力計	3pc/人、班
4	串焊	恒溫烙鐵、自動焊接機	外觀		目測	100%	操作員   IPQC	生產作業指導書   《組件制程檢驗規范》《組件生產工藝標準》	《流程單》          組件巡檢記錄	調機/返工	返工：過程檢驗員
			焊接質量	●	脫焊和焊帶落電極情況、拉力計	3串/人次（機臺） 3次/人班



編號	工序名稱	生產設備	控制項目	重要度	控制方法		檢驗員	檢驗文件	相關記錄	不合格處理	處理權限
			品質特性		檢驗方法	檢驗頻率
5	備料	自動裁切機	外觀		目測	首檢 100% 5片/次，3次/班	下料員 IPQC	生產作業指導書 原材料檢驗規范 《組件制程檢驗規范》《組件生產工藝標準》	《流轉單》 工序檢驗記錄	調機/退貨	退貨：主管
			尺寸規格型號
					直尺
6	疊層	---	外觀		目測	100% 1塊/臺次，3次/班	操作員 IPQC	生產作業指導書   《設計圖紙》        《組件制程檢驗規范》《組件生產工藝標準》	《流轉單》        工序檢驗記錄	返工	過程檢驗員
			間距尺寸		直尺
			焊接質量		目測
			EL		組件EL測試儀	10塊/臺次，3次/班
7	層壓	層壓機	交聯度		電加熱器	1次/每批來料 1次/機臺	試驗員 IQC	交聯度實驗方法	EVA交聯度 測試報告	退貨	主管
					烘箱
			層壓前外觀		目測	首檢 100% 3-4塊/臺機，3次/班	操作員 QC	生產作業指導書   《組件制程檢驗規范》《組件生產工藝標準》	《流轉單》       工序檢驗記錄	返工	過程檢驗員
			層壓后外觀		目測					讓步/返修降級/報廢	讓步、返修值班長 降級、報廢：主管
			電池缺陷	●	EL測試	100%	QC	紅外測試標準	EL測試記錄
8	裝框	組框機	外觀      尺寸		目測  卷尺 塞尺	首檢 100% 3塊/臺次，3次/班	操作員 IPQC	生產作業指導書   《組件制程檢驗規范》《組件生產工藝標準》	《流轉單》         工序檢驗記錄	調機/返修退貨/降級	調機、返修值班長
											退貨、降級：主管
9	成品檢驗	組件測試儀 絕緣測試儀	電性能參數		電性能測試儀測試	100%	FQC	《組件生產工藝標準》《組件制程檢驗規范》         《絕緣測試方法》	《流轉單》         電參數檢測表           絕緣測試記錄	返工/返修降級/報廢	返工：檢驗員
			絕緣性	●	絕緣測試儀測試						返修：值班長



編號	工序名稱	生產設備	控制項目	重要度	控制方法		檢驗員	檢驗文件	相關記錄	不合格處理	處理權限
			品質特性		檢驗方法	檢驗頻率
9	成品檢驗	---	外觀		目測	100%	FQC	組件外觀等級判定標準	外觀檢驗記錄	返工/返修降級/報廢	降級、報廢：主管
								終檢作業指導書
10	入庫	---	---		---	---	---	---	電性能檢測報告    組件入庫報告	---
11	打包出貨	---	外觀		目測	100%	操作員    FQC	包裝作業指導書   《組件制程檢驗規范》《組件生產工藝標準》	打包檢驗記錄    出廠檢驗報告	返工/返修	返工：檢驗員   返修：領班
	備注：●：表示重要工程，需作失效模式分析。



5.在線生產質量控制

太陽能電池組件在線生產質量控制按以下規定，檢驗順序和方法見檢驗方法，判定依據相應質量檢驗標準，所有項目檢驗必須100%合格才能轉序。

5.1備料工序：控制EVA、背板、焊帶的規格型號和批次，保證裁切尺寸，可允許公差：EVA(長：+1/-6mm，寬：+0/-12mm)，背板(長：+6/-0mm，寬：+5/-0mm)，焊帶(寬：±0.05mm厚：±0.01mm)。備料工首件必檢，質檢員抽檢，3次/班;

5.2分選工序(重要工序)：控制電池片檔位和顏色搭配，各種外觀質量必須符合《電池片外觀檢驗規范》，控制流程單填寫和序列號發放正確。分選工自檢：確認包裝上檔位標識，色差分選時對外觀進行全檢，質檢員抽檢，10組/人班次，質量要求漏檢率<0.3%;

5.3單焊工序(重要工序)：控制電烙鐵的焊接溫度360℃-380℃和電池片外觀質量和焊接質量。

5.3.1單片焊接前，焊片工應把溫控電烙鐵通電，生產領班或設備工藝員把溫度調至規定值，待電烙鐵實際溫度達到規定值后開始單片焊接。焊接過程中，應經常注意電烙鐵的實際溫度不應偏離規定溫度，否則應調整焊接速度。

5.3.2焊片工焊接前必須對待焊電池片進行全檢，符合判定標準的才能焊接,焊接后應對所焊電池片進行全檢，符合判定標準的轉入串焊工序。

5.3.3質檢員抽檢，必須有3片揭焊帶檢查錫層覆蓋面積，要求焊接附著力滿足要求(3柵電池片≥2N，4柵電池片≥1.6N)且錫層覆蓋面積大于90%。

5.3.4電池片、焊帶、助焊劑為第一次使用或有變動時，應由質檢部門按《單片電池拉力試驗》進行焊接質量拉力試驗或進行焊接后錫層覆蓋面積檢驗(抽檢)，合格后才可以生產。

5.3.5焊帶浸泡質量要求：焊帶浸泡時間為10~15min，烘干程度為80~90%(采用烘干機/烘箱)，助焊劑有效使用時間為16h。

5.3.6設備人員2次/班進行溫度點檢，實測值需在設置值的±10℃以內，加熱板溫度±5℃，熱電偶傳感絲每測試50次更換。校準值必須在±0.5℃以內;

5.4串焊工序：控制電烙鐵的焊接溫度380℃-400℃和串焊質量。

5.4.1對新的生產計劃，串焊前，工藝員和串焊工應對串接摸板進行確認。

5.4.2串焊工在串焊后應對所焊電池串進行全檢，符合判定標準的轉入組件疊層工序。

5.4.3質檢員抽檢，必須有3片揭焊帶檢查錫層覆蓋面積，要求焊接附著力滿足要求(3柵≥2N，4柵≥1.6N)且錫層覆蓋面積大于80%。

5.4.4設備人員2次/班進行溫度點檢，實測值需在設置值的±10℃以內，加熱板溫度±5℃，熱電偶傳感絲每測試50次更換。校準值必須在±0.5℃以內;

5.5疊層和中測工序(重要工序)：控制電烙鐵的焊接溫度380℃-400℃和組件疊層質量、輸出功率。

5.5.1對新的生產計劃，組件鋪設前，工藝員和質檢員應對組件疊層圖(技術要求)和實際鋪設的組件進行確認。

5.5.2 EL測試參照《SX-WI-05-0137組件EL測試檢驗規范》進行100%測試，IPQC抽查測試及對EL缺陷進行分析;

5.5.3設備人員2次/班對疊層工序焊接烙鐵進行溫度點檢，設定值、實測值需在標準范圍內。

5.6層壓和缺陷檢測工序(關鍵工序)：控制層壓機溫度、層壓質量和EVA交聯度。

5.6.1層壓機溫度檢測

a.設備工藝員每班應合蓋用點溫儀測試層壓機熱板溫度，熱板溫度誤差符合規定方可使用。溫度誤差不符規定的，應及時報告設備保障部門，按“設備維護和維修規范”操作。

b.操作工必須經培訓合格后上崗，在每班次層壓前、設備修理后、停工再生產、工藝變更、參數變更，應先走空機循環1-2次，檢查設備一切正常后試壓一塊，報質檢員首檢合格，才可批量層壓。

5.6.2層壓質量檢查

a. QC應對層壓好的每塊電池組件按相應標準進行外觀檢查。

b. 符合判定標準的轉入下一工序，不符標準的質檢員填寫《不合格品通知單》通知進行返工。

c. 工藝出現異?；蜻B續出現不合格品時，質檢員必須及時填寫《異常信息反饋單》，由質量部、技術部等有關部門會審處理，同時對之前生產的產品進行隔離檢查，確認之前產品無問題為止。

d. 不能返修需要降級處理的或報廢的組件，質檢員及時填寫《不合格品處理單》注明降級或報廢，及時通知生產部門，由生產部門按降級或報廢程序處理。

5.6.3 EVA交聯度控制在80%～90%，質檢部門對每批來料EVA進行抽樣，由質量部做交聯度試驗，不符合要求則應再重新再做，仍不符合要求，需作失效模式分析，即對該批次的EVA膠膜進行檢查，由技術部對層壓工藝參數進行檢查，合格才能使用，屬材料問題退貨。

針對層壓機的穩定性建議對每臺層壓機進行2次/周交聯度測試，要求交聯度控制在80%～90%，在相同材料相同機臺情況下前后兩次交聯度差異值≤5%;

5.6.4層壓后組件堆放數量，雙邊周轉車每邊堆放不超過25pcs;

5.7裝框工序(重點工序)：關注設備狀態，控制邊框質量，組裝質量和清洗質量。

5.7.1注意打膠機注膠質量，組框設備初始調整位置和組框狀態正常。否之應通知有關技術、設備部門和操作人員進行調整。新設備使用前、設備修理后、重新調試后，應空機運行首件報檢。

5.7.2鋁邊框和接線盒由操作工按設計圖紙或技術要求全檢;質檢部門對鋁邊框按相應標準進行隨機抽檢，符合標準可以使用，不符標準的填寫《不合格品退庫申請單》，當班檢驗值班長確認簽字退庫。

5.7.3 操作工對組裝好組件按檢驗標準進行檢驗，符合標準的進行組件清洗，質檢員抽檢，每4小時抽檢1次/臺，3pcs/臺。

5.7.4操作工對每一塊清洗好組件自檢，質檢員抽檢，檢驗合格車間填《報檢單》報檢。

5.8組件電性能終測：控制標準組件校準步驟和方法，控制標準傳遞準確和統一，減少環境因素、設備因素和標板因素帶來的測試誤差。確保被測組件電性能參數正確，對絕緣性能測試和組件外觀質量全檢，檢驗合格后辦理入庫。

5.8.1測試依據:

a.《晶體硅太陽電池組件技術文件》---IEC61215\IEC61730\UL1703

b.《組件外觀等級判定標準》

c.《絕緣耐壓測試作業指導書》

d.《測試儀操作規程》

5.8.2檢驗儀器/工具

a.測試儀:眾森AAA級、華索AAA級;

b.絕緣耐壓測試儀;

c.標準組件： TUV(需要時使用)

d.計算機、序列號打印機、熱轉印標簽打印機。

5.8.3 測試環境溫度：25±2℃，相對濕度50%±15%。

標準測試條件: AM1.5、輻照度：1000W/m2、溫度：25±2℃。

5.8.4標板校準

5.8.4.1標板校準條件：AM1.5、輻照度：1000W/m2、溫度：25±1℃

5.8.4.2標板校準的誤差控制在;Pm±0.3W(眾森)、±0.5W(華索 )Vm±5%、Im±5%。

5.8.4.3標板校準的間隔時間，按《電性能測試作業指導書》規定，眾森、華索測試儀2小時。

a.眾森測試儀的校準，一般測試間隔2小時可進行一次標板核對，若誤差大于±0.5W，則應重新校準。

b.眾森、華索測試儀，達到規定校準時間時，可以先閃一次，若Pm誤差大于±0.5 W，則應重新校準。

5.8.4.4以下情況應先進行標準復核和交叉比對，確定測試誤差基本正確后再測試。

a. 125電池組件→156電池組件替換時;

b. 單晶組件→多晶組件替換時;

c. 黑背板組件→白背板組件替換時;

e. 無錫標板→TUV標板替換時;

5.8.4.5 換季或氣溫發生明顯變化時，應隨時注意組件測試數據的正確性?？刹捎脴税逑嗷y試比對或以現處環境校準標板，測試以前測試過的同一批組件，根據兩次的測試數據誤差大小，判斷或調整或修正。

5.8.5被測組件在測試儀上的位置應與標板校準位置相同。

5.8.6測試用連接電纜的連接器，接插3000次后應換連接器或接觸電阻大時應進行更換。

5.8.7質檢員按質檢標準對電池組件進行全檢和分檔拼托(包括正品檔和降級檔)，滿托，整理測試數據。

5.8.8耐壓測試：檢驗員按《絕緣耐壓試驗作業指導書》對組件絕緣性能進行抽檢;樣品從入庫批中隨機抽5%進行試驗，若抽檢不合格，則再加倍抽檢;仍有不合格者，則對此批次組件的絕緣性能進行全檢。

5.8.9組件外觀質量檢驗，在測試電性能的同時，對組件的邊框、背板、接線盒等做全檢，組件正面100%全檢，按蛇形法檢驗，從頭部開始檢驗。

5.9出庫檢驗(打包檢驗)：控制包裝的組件規格統一和包裝質量。

操作工檢查待裝組件、包裝質量、標識，質檢員抽檢，符合標準的蓋章發貨。
