SX-WI-0701-21 成品包裝SOP標準

成品包裝作業指導書

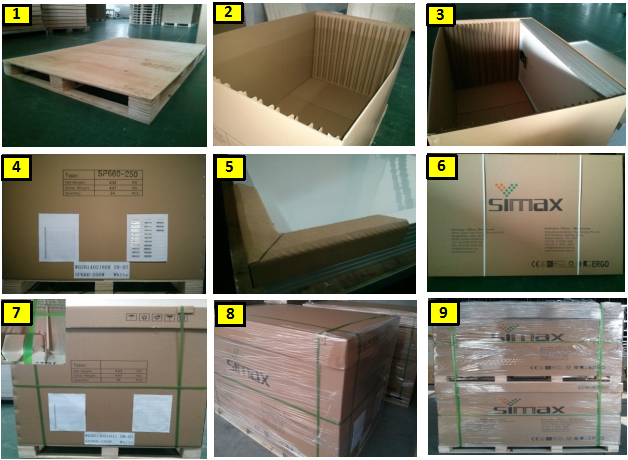

標準作業示意圖

---

使用材料及零件:打包帶、包裝箱、托盤、纏繞膜、護角(隔板)

使用設備及治具:氣動打包機

作業步驟

1、準備：

(1)、按照組件包裝要求準備相應規格的托盤。如圖1

(2)、在托盤上放置紙箱，包括隔板。如圖2

2、裝箱：

(1)、將組件豎著放入紙箱內(最外面2塊組件背面向外)。如圖3

(2)、電流分檔標簽貼于靠近背板條形碼一側的長邊框B面上，距離短邊邊緣150mm。

(3)、在紙箱側面的相應位置印刷組件規格、功率;貼上包裝嘜頭，電性參數表格。如圖4

(4)、天地蓋包裝 用紙護角把組件的4角包起來放入天地蓋中，組件背面向外，如圖5。用打包機打包，如圖6

3、打包：

(1)、紙箱裝滿組件后蓋上蓋子，用打包帶和紙護角打包(連同托盤一起)。如圖7

(2)、用纏繞膜把紙箱密封起來。如圖8

(3)、另外一托把天地蓋和紙箱在一起打包。

4、疊托：

(1)、將兩托組件重疊。上下兩拖對齊擺放。

(2)、在相應的位置打包，如圖9

5、搬運

用叉車搬運時，叉車員應持證上崗，并注意防止磕碰;

6、儲存

打包好的產品應放置于木托上，并儲存于干燥、通風的倉庫內;

---

重點管理事項

1、穿戴工作服、工作鞋、工作帽。

2、組件一定要輕拿輕放，注意不要劇烈震動或型材劃傷。用液壓車或叉車運輸。

3、流程單整理好交由品管部保管。

4、檢查包裝材料是否有破損.材料是否到齊。

5、注意背板及邊框劃傷。

6、按銘牌上標示的組件型號及功率檔位和電流檔位統一包裝，不得出現混包。

7、不得把不良品包裝在良品箱內。

8、認真檢查，防止不良品流到下道工序。

9、不允許有任何雜物帶入包裝箱內。

10、包裝箱打包帶整齊，打包規范，統一。

11、條碼、標簽粘貼牢固。整齊統一，組件與包裝箱上編碼必需一致。

12、組件裝箱時背板面向外。

13、包裝好的成品要放置在干燥、通風處，防潮，防濕。

---

SX-WI-0701-48 組件生產工藝標準-包裝

項目	標準說明
材料	一、包裝箱
	1、表面平整，干凈；無破損，無灰塵，嘜頭印刷清晰。
	2、瓦楞紙箱的搭接寬度≥30mm，紙箱釘合采用雙排斜釘，箱釘排列整齊，距離均勻。雙釘釘距不大于75mm，箱釘必須完全釘在接頭上。
	二、托盤、打包帶
	1、材質：按照銷售訂單要求使用不同材質的托盤和打包帶。
	2、尺寸：按照組件BOM表要求使用相應規格的托盤。
包裝	1、不允許有任何雜物帶入包裝箱內。
	2、包裝箱打包帶整齊，打包規范，統一。粘結點到斷口距離要求1~5cm。
	3、裝箱信息表單粘貼牢固。整齊統一，組件與包裝箱上編碼必需一致。
	4、組件裝箱時背板面向外。
	5、每箱組件規格統一。
	6、用纏繞膜把包裝箱側面密封起來，對于需要疊層的托盤頂部也需要密封。纏繞膜重疊寬度為10±3cm。
擬 制			審 核		批 準
