JET單晶安裝說明書

---

1 前言

此安裝說明書包含本公司光伏組件的安裝和安全操作信息。

安裝人員應當熟知光伏系統的機電要求。安裝人員在安裝過程中應該嚴格遵守本說明書中列舉的所有安全預防措施。安裝人員在安裝過程中還應該嚴格遵守當?shù)氐姆煞ㄒ?guī)。

此組件必須由持證電工安裝，并按照適用的電氣代碼(例如：美國的NEC、加拿大的CEC、日本的PSE)。

對因違反本操作手冊所產生的一切損失，損害和相關費用，本公司不承擔任何責任。

此操作說明應妥善保管，已備將來維修保養和最后的出售處理。

本公司保留此安裝說明書的最終解釋權

此安裝說明書中包含的任何內容可隨時更改不另行通知

2 總綱

2.1太陽能光伏的安裝需要專門的技能和知識，必須由有相關資格認證證書的專業人員操作安裝。

2.2安裝必須嚴格遵照適用的電氣代碼。

2.3所有組件都帶有一個永久性的接線盒，本公司可以提供由客戶指定的預接電纜。

2.4安裝人員應該承擔安裝過程中可能發生的一切風險，包括，但不限于電擊。

2.5太陽能組件一旦正面被暴露于陽光下，它將會立即發電，超過30V的直流電壓。如果組件被串聯，總電壓是所有單個組件電壓的綜合;如果組件被并聯，總電流是所有單個組件電流之和。

2.6在有負載連接的時候不要分開。

2.7組件被安裝在戶外比如地面，屋頂，汽車或者輪船上的時候，一定要有系統設計或者安裝商設計的合適的支架。

2.8不要擅自拆卸組件或者移除任何銘牌等。

2.9如果組價被暴露于太陽下或者其他光源，在觸摸組件電子部分時可能有被場直流電電擊的風險。

2.10不要使用任何鏡子或者透鏡為組件聚光，或者讓組件背面直接暴露于陽光下。

2.11禁止向組件投擲，覆蓋任何物品，禁止在組件上踩，站，走。

2.12不要通過電纜或者連接器拖拽組件



2.13 禁止直接用手接觸組件的電路部分，在電路連接的時候確保使用工具，遵照電路安裝說明要求。

2.14如果光伏系統 需要整合蓄電池的話，應遵照蓄電池廠商的建議。

3 安全預防措施

3.1當組件按指定的安裝說明安裝時，組件應符合UL 1703標準。

3.2組件邊框和安裝表面要求組織接線盒接觸表面，組件背面的冷空氣循環。組件之間的空隙最小值1/8(3.2mm),以允許熱膨脹。如果組件安裝在屋頂或者建筑的墻體，推薦stand-off method和rack method。

3.3組件之間以及組件的周邊表面要求最少面積50mm (2”)的空隙，每個組件的安裝孔尺寸為9mm*14mm (參照組件安裝說明)。這些安裝孔用于安裝光伏組件于固定架上。

3.4安裝時候，請讓小孩遠離組件。

3.5組件滿足IEC61730-1的 A級標準。用于A級應用的組件可用于高于50VDC /240W的系統，通用的連接與接觸可預期考慮到。通過IEC61730-1 和 IEC61730-2安全認證的用于A級應用的組件應滿足安全等級Ⅱ的要求。 屋頂安裝情況下，光伏組件需安裝在防火屋頂。組件由玻璃、PET背板組成，耐火等級C。

3.6組件需被非透明材料完全覆蓋，阻止電流的產生。

3.7在運輸和安裝期間，不要佩戴金屬戒指，手鐲，耳環，鼻環，唇環或其他金屬配件。

3.8所使用的設備，連接組件，電線和支架等要和太陽能電力系統配套。特定的系統中，要確保所用的組件一致。

3.9對于單個組件或板子，要安裝在一層防火屋頂?shù)纳w板上。

3.10電纜可以暴露在陽光直射之下(抗氧化)。連接接線器的電纜最大和最小的外徑分別是8mm和6mm.

3.11在正常的室外環境下，所產生的電流和電壓可能和參數表上有差異。因為參數表是在標準測試條件下得到的數據，所以有關光伏發電系統中的其他部分的設置參數，比如額定電壓，電線負載，保險絲，控制器負載和組件的輸出功率等，都應該參考組件商標上標注的短路電流和開路電壓。設計和安裝冗余值是其1.25倍。

3.12在正常條件下，光伏組件可能產生高于標準條件測試下得到的電流/電壓值。那么在決定組件額定電壓、導體載流容量、過載器件評級、以及連接光伏輸出端的控制裝置大小的時候，要用組件上標注的短路電流和開路電壓乘以1.25倍的系數。

3.13 組件在光照下面的時候，不要觸碰接線端子。要提供可靠的防護裝置來防止人員直接接觸到45伏或者更高的直流電壓，以避免觸電或者點擊受傷。

4 (認證)

The SM-XXX Modules comply with the requirements of IEC61215, IEC61730-1 and IEC61730-2.型號為SM-XXX的組件符合IEC61215,IEC61730-1和IEC61730-2的要求。

5 (安裝工具和材料)

5.1螺絲刀

5.2扳手

5.3安裝支架

5.4不銹鋼螺絲，螺母，墊圈，夾子以及其他配件

6 (機械安裝)

6.1選址

(1)要給組件選擇一個合適的安裝地點

(2) 在北半球，最好對著南方安裝組件，在南半球，最好對著北方安裝組件。

(3)最佳安裝的傾斜角可以參考標準的太陽能光伏安裝指導或者請教可靠的太陽能系統安裝公司。

(4)組件應該安裝在完全曝光的地方，并且任何時候都不要遮蓋它。

(5) 不要將組件安置到容易產生可燃性氣體的地方。

6.2選擇合適的支架

系統設計或安裝商應該遵守荷載計算并且選擇合適的支架，安裝過程要符合手冊指導和安全規范。

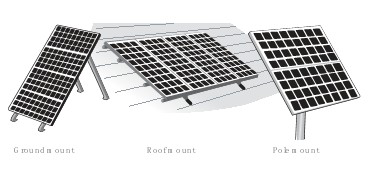

6.3地面安裝

光伏系統安裝的合適高度：要能保證組件下部在冬天不被大雪蓋住，組件下面要足夠高以防止

沙塵和風損，并且要保證組件下面不能被植物和小數遮擋。

6.4屋頂安裝

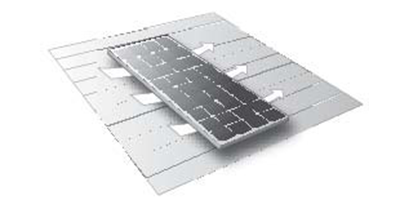

(1)如果是安裝在屋頂和建筑物上面，組件要安全地固定好以防止被大風或大雪破壞。

(2)要保證有足夠的通風以便組件冷卻(組件間最小間隔和安裝面要有10厘米)

(3)考慮到屋頂安裝的情況，屋頂結構要有保證。此外，屋頂要做好防水。

(4)某些情況下，需要用到特殊的支架

(5)如果選擇屋頂安裝的話可能會影響房屋的抗火性。組件必須安裝在防火等級全面覆蓋的屋頂結構上。

(6)禁止在強風天氣安裝組件

6.5臺柱安裝

對于組件和臺柱，要設計和選擇合適的支架結構，要能抵擋當?shù)乜赡墚a(chǎn)生的最大風力。

6.6機械安裝總則

(1)禁止在組件表面的玻璃上鉆孔，否則不提供在保修。

(2)任何沒有裝框的組件都被視為不符合UL 1703要求，除非組件與通過測試和標準評估的硬件一起安裝， 或者除非現場考察安裝好的組件，通過UL 1703要求 。

(3)禁止在組件框架上打額外的安裝孔，否則不提供保修。

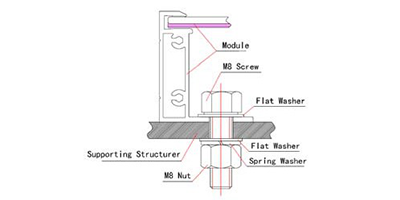

(4)組件應該通過邊框內的8個對稱的安裝孔安裝，邊框內的安裝孔應使用防腐蝕螺絲(M8)。每個組件的邊框有8個的安裝孔，以保證組件的支撐結構。

(5)禁止通過拽拉組件的接線盒和電纜來移動組件。

(6)禁止投擲組件。

(7)注意：不恰當?shù)剡\輸組件和安裝會引起毀壞。

(8)高負載條件試用于惡劣環境下的安裝，比如暴風雨，大雪等：組件背面的最大靜態負載為5400Pa，組件正面同樣如此。

7 電氣連接

7.1請在系統接線前認真閱讀電氣接線圖。

7.2正常的模塊規范：例如 SM660-250W，開路電壓：38.1V，短路電流：8.80A，工作電壓：30.7V，工作電流：8.15A，具體參數請參考詳細的產品規格。

7.3按照光伏控制系統的安裝指示，打開控制系統的接線盒，用電纜從組件陣列連接到接線盒。

7.4組件之間的連接：遵照系統的設計，輸出電壓和電流的要求，組件可以通過接線串聯或者并聯起來。串聯最大的組件數量=系統的最大電壓/(單個組件的開路電壓*1.2)。在標準的測試條件下，并聯的數量是1。

7.5組件與接線盒的連接：串聯的組件和接線盒應用DC電纜連接。電纜的橫截面和接頭容量應滿足系統的最大短路電流(單塊組件推薦使用橫截面積為4mm2的電纜，大于10A的額定電流)否則電纜和接頭會因為強大的電流引起過熱。電纜的類型是pv1-f.注意電纜的最大溫度為90度，接頭的最大溫度為120度。

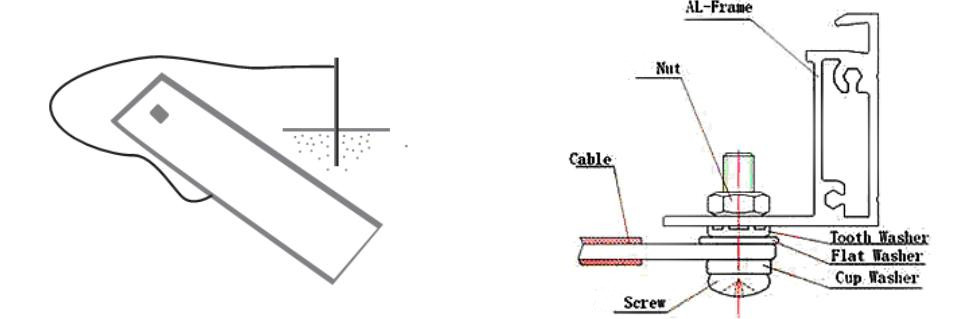

7.6所有的模板框架必須安全的接地，每個組件鋁邊框和支架必須由兩個接地孔接地。接地孔標在邊框上(建議每組串聯/并聯組件應接地一次)。接地孔的直徑為4毫米。接地孔的具體位置請見下面的圖表。組件和接地電纜需很好地用wiring nose連接。接地線纜推薦大小為4-14mm2(CC)的銅線。額定溫度應高于120℃。



7.7普通接地硬件(螺母，螺栓，星形墊圈，開口環，鎖緊墊圈，平墊圈等)將用于連接一系列的接地/接合裝置。附屬物的制作應符合接地裝置生產商的指導說明。M8 螺栓(材質應為304不銹鋼)和連接件將接線鼻裝在邊框上。接下來是平墊圈、星形墊圈等，最后是螺母，保證整個組件的接地可靠，如圖所示。

7.8電氣連接需遵循當?shù)氐碾娏Φ姆煞ㄒ?guī)。

7.9普通硬件比如螺母，螺栓，星形墊圈，鎖緊墊圈等等沒有經過導電性評估或者作為安裝設備，只能用于保持機械連接，使得電路連接裝置在正確的位置。這些裝置所提供的組件，按UL 1703要求評估，并遵照組件說明書進行接地安裝 。

7.10組件配備旁路二極管，旁路二極管的類型是20SQ045(SM系列);不恰當?shù)陌惭b會損壞二極管，電纜和接線盒。連接接線盒電纜線型號是PV1-F。

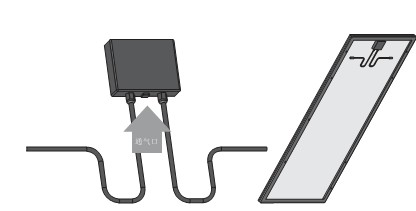

7.11接線盒端應該朝上安裝，以免接頭被淹。

7.12請在去除組件后，包好接頭，不要立即安裝，以免被風雨淋濕損壞。接頭禁止使用潤滑油，否則會引起接頭的破碎。

7.13禁止摘除接線盒與接頭上的防水橡膠圈。

7.14在安裝場地使用柴油加熱是被嚴禁的，這會導致接頭壞損，因為 柴油和其他石油產品的燃燒會引起接線盒的開裂。

7.15在正常條件下，一個光伏組件有可能出現 產生比報告測試條件下更多的電流和電壓。相應地，當選擇零部件的額定電壓以及導體的額定電流，保險絲大小，連接在組件輸出端的控制器的大小的時候， 組件上所標的短路電流和開路電壓應該乘以一個1.25的因數 。

8 維修

8.1檢查所有的電路連接以保證沒有開路，并且連接完好。

(1)檢查每片組件的開路電壓。

(2)組件應完全被不透明的材料所覆蓋。

(3)斷開組件兩端的連接。

(4)去除組件上的非透明材料，檢查測量終端開路電壓。

(5)如果組件電壓減少1/4,，旁路二極管應該是被損壞了。請檢查旁路二極管的性能。

8.2我們公司推薦以下維修方法以保證組件最佳性能。

1)如果必要，請用軟海綿或者擦拭布打濕清潔組件的玻璃表面。清除頑固的污垢不能用磨料清潔劑。

2)每六個月需要機械和電氣檢查以保證組件連接器的干凈以及可靠的連接。

3)如果出現任何問題，組件需由專業人員檢查。

4)請注意遵照所有的維修說明書，包括支架，充電整流器，逆變器和電池。

---

ANNEX A Date sheet for all module types

SM672-280 Series：

Parameters	SM672-275	SM672-280	SM672-285	SM672-290	SM672-295	SM672-300	SM672-305	SM672-310	SM672-315	SM672-320	SM672-325
Peak power Pm(W)	275±5%	280±5%	285±5%	290±5%	295±5%	300±5%	305±5%	310±5%	315±5%	320±5%	325±5%
Open circuit voltage Voc(V)	44.3V	44.5V	44.8V	44.8V	45.0V	45.0V	45.5V	45.8V	46.2V	46.4V	46.4V
Max.power voltage Vmp(V)	35.8V	36.5V	36.7V	36.7V	36.8V	36.8V	37.0V	37.1V	37.3V	37.4V	37.4V
Max.power current Imp(A)	7.69A	7.67A	7.77A	7.90A	8.02A	8.15A	8.24A	8.36A	8.45A	8.56A	8.69A
Short circuit current Isc(A)	8.31A	8.39A	8.48A	8.60A	8.82A	9.26A	9.41A	9.61A	9.71A	9.75A	9.81A
Dimensions(L*W*H)	1957*992*40
Weigh(kg)	21
Max.over-current (A)	14
Max.system voltage (V)	1000V DC
Application Class	Class A
Mono crystalline silicon solar cell	156*156*0.19mm
No.of cells and connections	72series
No. of bypass diodes	3
Bypass diode rating (A)	20A
Bypass diode max. Junction temperature(℃)	200
Bypass diode thermal resistance(℃/W)	2.0
STC	Irradiance:1000W/m2,Cell temperature:25℃,AM:1.5
Maximum No.of series connection	18	18	18	18	18	18	18	18	18	17	17
Maximum No.of parallel connection	1



---

SM660-230 Series:

Parameters	SM660-230	SM660-235	SM660-240	SM660-245	SM660-250	SM660-255	SM660-260	SM660-265	SM660-270
Peak power Pm(W)	230±5%	235±5%	240±5%	245±5%	250±5%	255±5%	260±5%	265±5%	270±5%
Open circuit voltageVoc(V)	36.8V	37.4V	37.4V	37.4V	38.1V	38.3V	38.7V	38.9V	39.0V
Max.power voltage Vmp(V)	29.7V	30.2V	30.2V	30.2V	30.7V	30.9V	31.2V	31.3V	31.5V
Max.power current Imp(A)	7.75A	7.79A	7.94A	8.11A	8.15A	8.25A	8.33A	8.47A	8.57A
Short circuitcurrentIsc(A)	8.30A	8.40A	8.58A	8.76A	8.80A	8.90A	9.01A	9.22A	9.30A
Dimensions(L*W*H)	1640*992*40
Weigh(kg)	18
Max.over-current (A)	14
Max.system voltage (V)	1000V DC
Application Class	Class A
Mono crystalline silicon solar cell	156*156*0.19mm
No.of cells and connections	60 series
No.of bypass diodes	3
Bypass diode rating (A)	20A
Bypass diode max. Junction temperature(℃)	200
Bypass diode thermal resistance(℃/W)	2.0
STC	Irradiance:1000W/m2,Cell temperature:25℃,AM:1.5
Maximum No.of series connection	22	22	22	22	21	21	21	21	21
Maximum No.of parallel connection	1



---

SM654-210 Series:

Parameters	SM654-210	SM654-215	SM654-220	SM654-225	SM654-230	SM654-235	SM654-240	SM654-245
Peak power Pm(W)	210±5%	215±5%	220±5%	225±5%	230±5%	235±5%	240±5%	245±5%
Open circuit voltage Voc(V)	33.5V	33.8V	34.0V	34.3V	34.5V	34.6V	34.6V	34.8V
Max.power voltage Vmp(V)	26.7V	26.9V	27.0V	27.2V	27.3V	27.3V	27.4V	27.5V
Max.power current Imp(A)	7.87A	8.00A	8.15A	8.27A	8.42A	8.61A	8.76A	8.91A
Short circuit currentIsc(A)	8.56A	8.71A	8.91A	9.09A	9.25A	9.30A	9.36A	9.41A
Dimensions(L*W*H)	1482*992*40
Weigh(kg)	16.5
Max.over-current (A)	14
Max.system voltage (V)	1000V DC
Application Class	Class A
Mono crystalline silicon solar cell	156*156*0.19mm
No.of cells and connections	54series
No.of bypass diodes	3
Bypass diode rating (A)	20A
Bypass diode max. Junction temperature(℃)	200
Bypass diode thermal resistance(℃/W)	2.0
STC	Irradiance:1000W/m2,Cell temperature:25℃,AM:1.5
Maximum No.of series connection	24	24	24	24	24	24	24	24
Maximum No.of parallel connection	1
